產品介紹

一、設備組成

電源控制柜（包括：操作站、控制主板和主電源板等）	一套

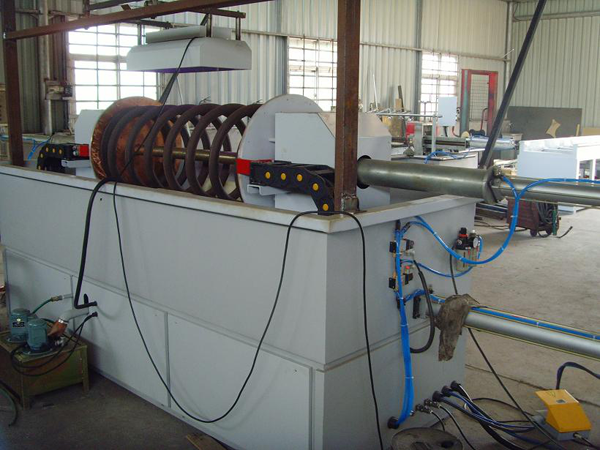

主機(包括:周、縱向變壓器、縱向磁化器、周向夾緊磁化機構、絲桿螺母極間距調整機構、旋轉觀察機構等)	一套
自動噴淋磁懸液噴灑系統	一套
暗室系統	一套
穿棒磁化機構	二套
LED紫外燈系統	一套
托架升降旋轉機構	一套

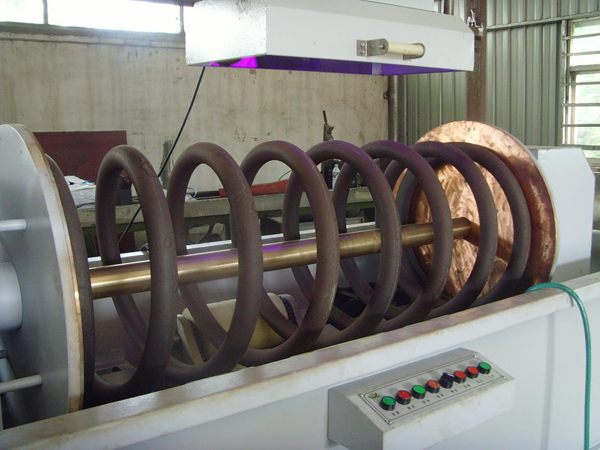

二、探傷工件：彈簧。

三、設備能力： 探傷節拍：20--35秒/件。

四、本機設計制定標準： <<磁粉檢測>> JB/T8290-2011國標。

五、主要技術指標

周向磁化電流（穿棒通電）AC：0—8000A（有效值）連續可調，帶斷電相位控制（無漏檢）。

縱向磁化磁勢（線圈）AC：0—20000AT（有效值）連續可調，帶斷電相控制（無漏檢）。

電極間距：0—1500mm。

磁化原理：穿棒通電法。

磁化方式：周向磁化、縱向磁化、復合磁化三種可靈活選用。

使用環境：—10℃—+40℃，相對濕度≤80%。

貯存環境：溫度—20℃—60℃，相對濕度≤70%。無腐蝕性氣體粉塵和強力高頻電磁污染。

紫外線強度：距工件380mm處紫外線強度不少于4000μW/cm2。

靈敏度測試：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片》規定，以標準2號A型試片測試，顯示清晰。

電源：三相四線，380V±20%，50HZ，約300A。

檢查面：工件全部表面的裂紋等缺陷。

退磁：AC20000—0（有效值）衰減式自動退磁。

剩磁：Br≤0.2mT。

工件旋轉觀察速度：4-6rpm。

動夾緊：夾緊行程0-100mm。

氣源氣壓： 0.4—0.8MP。

磁化電源柜尺寸：620*500*1750，夾持裝置尺寸：3500*800*1400（不包括暗室）。

設備重：1.8T。

六、運行程序：手動和自動二種。

自動程序?yàn)椋荷狭?-穿棒--噴液--夾緊穿棒磁化--轉動觀察--退磁-縮棒--下料,整個過程均用小型工業PC控制。自動程序可連續進行。
